CITROËN C3 I
Poniżej znajdziesz interaktywne oraz oryginalne schematy dla CITROËN C3 I.
Wszystkich bezpieczników
32
Najczęstszy typ
15A (12)
Ważne: Wyłączenie odpowiedzialności
Strona FuseLayouts.com nie ponosi odpowiedzialności za ewentualne usterki, uszkodzenia, koszty naprawy lub jakiekolwiek inne szkody powstałe w wyniku korzystania z przedstawionych informacji i schematów. Wszelkie naprawy i modyfikacje wykonujesz na własne ryzyko. Zawsze zalecamy konsultację z wykwalifikowanym mechanikiem w przypadku poważniejszych problemów elektrycznych.
Przed użyciem schematu upewnij się, że odpowiada on dokładnie Twojemu modelowi pojazdu i rocznikowi produkcji. Schematy mogą różnić się w zależności od wersji wyposażenia i rocznika.
Wybierz Skrzynkę:
Interaktywny Schemat 3D
Wybrany Bezpiecznik
| Nr | Amper | Obwód |
|---|---|---|
| F1 | 10A | Jednostka nagrzewania wstępnego silnika diesla - Czujnik wody diesla - Czujnik prędkości - Światła cofania - ECU (skrzynia automatyczna, skrzynia typu SensoDrive) |
| F2 | 15A | Moduł paliwowy (pompa paliwa) |
| F3 | 10A | Jednostki sterujące elektroniczne (ECU) (układ ABS, układ ESP) |
| F4 | 10A | ECU (układ wtrysku paliwa, układ wspomagania kierownicy) - Czujniki (poziom płynu chłodzącego silnika diesla, tempomat, światła stopu, sprzęgło) - Przekaźniki skrzyni SensoDrive i automatycznej - Jednostka dodatkowego systemu ogrzewania |
| F5 | 10A | Klakson – jednostka sterowania skrzynią automatyczną – jednostka sterowania silnikiem (ECU) |
| F6 | 15A | Światła przeciwmgielne |
| F7 | 20A | Spryskiwacz reflektorów |
| F8 | 20A | Jednostka sterowania silnikiem - ECU wtrysku paliwa |
| F9 | 15A | Lewy reflektor światła mijania - Regulacja poziomu światła mijania |
| F10 | 15A | Prawy reflektor światła mijania |
| F11 | 10A | Lewy reflektor światła drogowego |
| F12 | 10A | Prawy reflektor światła drogowego |
| F13 | 15A | Klakson |
| F14 | 10A | Spryskiwacze szyb |
| F15 | 15A | Urządzenia układu sterowania silnikiem (cewka zapłonowa, zawór elektromagnetyczny, czujnik tlenu, układ wtrysku paliwa) - Zbiornik paliwa - Grzałka paliwa diesla |
| F16 | 30A | Pompa powietrza |
| F17 | 30A | Wycieraczka przedniej szyby |
| F18 | 30A40A | Wentylator elektryczny |
Wybrany Bezpiecznik
Oryginalna Dokumentacja i Opisy

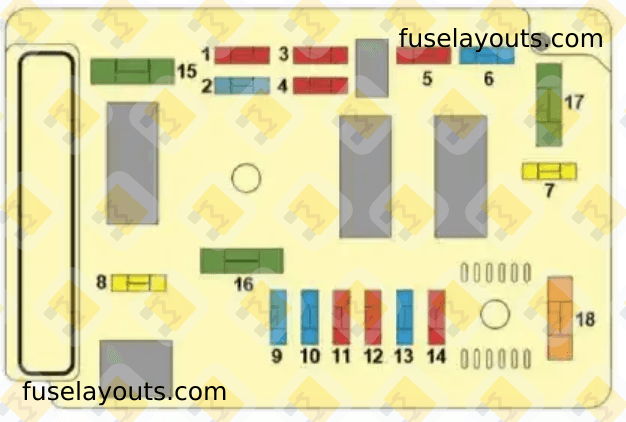

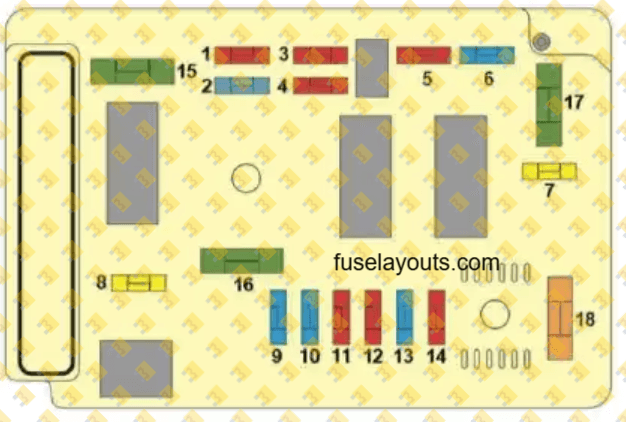

Komora silnika
Schemat
| Nr | Amper | Opis Obwodu |
|---|---|---|
| F1 | 10A | Jednostka nagrzewania wstępnego silnika diesla - Czujnik wody diesla - Czujnik prędkości - Światła cofania - ECU (skrzynia automatyczna, skrzynia typu SensoDrive) |
| F2 | 15A | Moduł paliwowy (pompa paliwa) |
| F3 | 10A | Jednostki sterujące elektroniczne (ECU) (układ ABS, układ ESP) |
| F4 | 10A | ECU (układ wtrysku paliwa, układ wspomagania kierownicy) - Czujniki (poziom płynu chłodzącego silnika diesla, tempomat, światła stopu, sprzęgło) - Przekaźniki skrzyni SensoDrive i automatycznej - Jednostka dodatkowego systemu ogrzewania |
| F5 | 10A | Klakson – jednostka sterowania skrzynią automatyczną – jednostka sterowania silnikiem (ECU) |
| F6 | 15A | Światła przeciwmgielne |
| F7 | 20A | Spryskiwacz reflektorów |
| F8 | 20A | Jednostka sterowania silnikiem - ECU wtrysku paliwa |
| F9 | 15A | Lewy reflektor światła mijania - Regulacja poziomu światła mijania |
| F10 | 15A | Prawy reflektor światła mijania |
| F11 | 10A | Lewy reflektor światła drogowego |
| F12 | 10A | Prawy reflektor światła drogowego |
| F13 | 15A | Klakson |
| F14 | 10A | Spryskiwacze szyb |
| F15 | 15A | Urządzenia układu sterowania silnikiem (cewka zapłonowa, zawór elektromagnetyczny, czujnik tlenu, układ wtrysku paliwa) - Zbiornik paliwa - Grzałka paliwa diesla |
| F16 | 30A | Pompa powietrza |
| F17 | 30A | Wycieraczka przedniej szyby |
| F18 | 30A40A | Wentylator elektryczny |

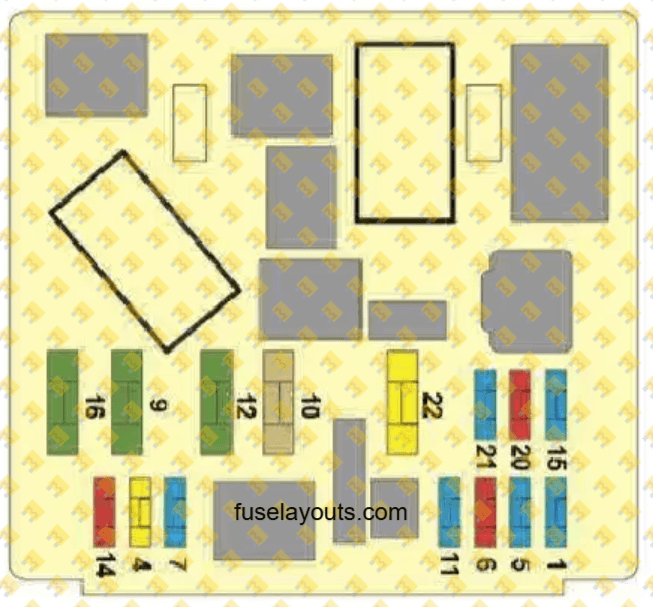

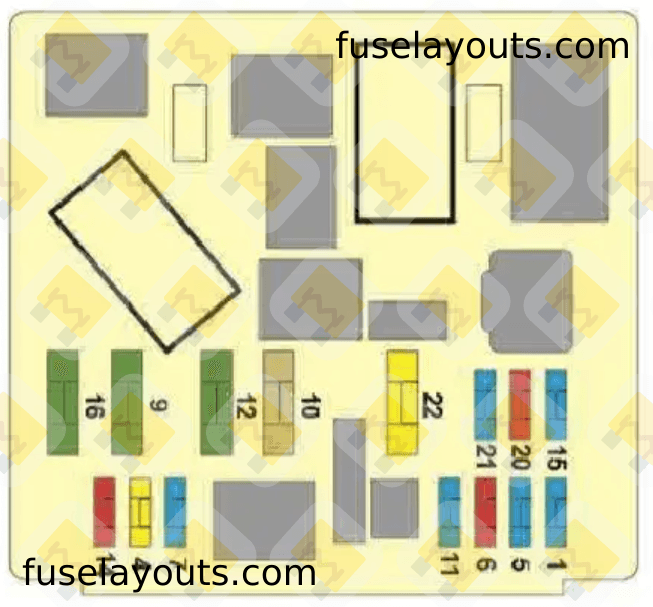

Deska rozdzielcza
Schemat
| Nr | Amper | Opis Obwodu |
|---|---|---|
| F1 | 15A | Obwód zasilania gniazda diagnostycznego - Hak holowniczy + System nawigacji |
| F4 | 20A | Jednostka sterująca elektroniczna (ECU) skrzyni automatycznej - Przełącznik kolumny kierownicy - Zegar - Wyświetlacz - System nawigacji - Jednostka elektronicznego alarmu antywłamaniowego - Radio samochodowe |
| F5 | 15A | Syrena alarmu antywłamaniowego |
| F6 | 10A | Złącze diagnostyczne - Czujnik położenia kątowego koła zamachowego |
| F7 | 15A | Czujnik deszczu - Czujnik światła - Jednostka elektronicznego systemu alarmu antywłamaniowego |
| F9 | - | Nieznany |
| F10 | 40A | Podgrzewana tylna szyba - Podgrzewane lusterka zewnętrzne |
| F11 | 15A | Wycieraczka tylnej szyby |
| F12 | 30A | Zasilanie przesuwanego szyberdachu - Elektryczne szyby przednich drzwi |
| F14 | 10A | Przełączniki łopatkowe - ECU poduszek powietrznych - Skrzynka bezpieczników w komorze silnika |
| F15 | 15A | Zestaw wskaźników - Wyświetlacz - System nawigacji - Klimatyzacja - Czujniki parkowania - Radio samochodowe |
| F16 | 30A | System centralnego zamka - System super zamka |
| F20 | 10A | Tylne prawe światło stopu |
| F21 | 15A | Tylne lewe światło stopu - Dodatkowe światło stopu |
| F22 | 20A | Gniazdo 12V - Zapalniczka - Oświetlenie wnętrza - Regulacja i składanie elektrycznych luster zewnętrznych - Połączenie radia samochodowego - Oświetlenie lustra zintegrowanego w osłonie przeciwsłonecznej - Światło tablicy rejestracyjnej |
Znalazłeś błąd?
Jeśli zauważyłeś błąd w opisie bezpiecznika lub schemacie, daj nam znać! Pomóż nam ulepszyć bazę danych.
Citroën C3 I (2001-2005)
Design zewnętrzny
Design zewnętrzny wyróżniał się natychmiast dzięki miękkim, zaokrąglonym kształtom inspirowanym klasycznymi modelami Citroëna, takimi jak legendarne 2CV. Krótki przedni zwis, wysoka, łukowata linia dachu i kompaktowe proporcje nadały C3 przyjazny i charakterystyczny charakter. Duże, kanciaste reflektory i prosta kratka z listew zmodernizowały wygląd, podczas gdy ochronne czarne gumowe listwy na zderzakach i drzwiach podkreślały codzienną użyteczność, zwłaszcza w jeździe miejskiej.Wnętrze
Pomimo kompaktowych wymiarów, wnętrze było imponująco przestronne. Wysoki dach zapewniał doskonałą przestrzeń nad głową zarówno dla pasażerów z przodu, jak i z tyłu, podczas gdy podwyższona pozycja siedzenia poprawiała widoczność. Deska rozdzielcza podążała za zakrzywionym, minimalistycznym motywem projektowym, wyróżniając się unikalnym układem przyrządów: cyfrowy prędkościomierz umieszczony centralnie, uzupełniony analogowym obrotomierzem umieszczonym powyżej. Dodatkowy wyświetlacz komputera pokładowego znajdował się na górze konsoli środkowej, wzmacniając niekonwencjonalne, ale funkcjonalne podejście samochodu.Silniki i napęd
Pod maską Citroën C3 I oferował szeroką gamę silników dopasowanych do różnych potrzeb. Jednostki benzynowe obejmowały silniki 1.1, 1.4 i 1.6 litra, podczas gdy nabywcy diesla mogli wybierać spośród opcji 1.4 i 1.6 litra z common-rail HDi. Większość wersji była wyposażona w pięciobiegową skrzynię manualną, podczas gdy wybrane modele oferowały zautomatyzowaną skrzynię manualną SensoDrive. Wyższe poziomy wyposażenia mogły być również wyposażone w czterobiegową automatyczną skrzynię hydrauliczną.Platforma i technologia
Zbudowany na platformie współdzielonej w ramach grupy PSA, C3 dzielił wiele komponentów mechanicznych z modelami Peugeot, zapewniając sprawdzoną niezawodność i efektywność kosztową. Niektóre warianty były również wyposażone w wczesny system start-stop, pomagając zmniejszyć zużycie paliwa w ruchu miejskim.Ogólnie rzecz biorąc, pierwsze pokolenie Citroëna C3 (2001–2005) łączyło charakterystyczny francuski design, sprytne pakowanie wnętrza i szeroki wybór wydajnych silników, czyniąc go popularnym i rozpoznawalnym wyborem na europejskim rynku supermini.
Ostrzeżenie
Nigdy nie używaj bezpiecznika o wyższym amperażu!
Wskazówka
Zapasowe bezpieczniki są często w pokrywie skrzynki.
