CITROËN C3 II
Poniżej znajdziesz interaktywne oraz oryginalne schematy dla CITROËN C3 II.
Wszystkich bezpieczników
44
Najczęstszy typ
15A (10)
Ważne: Wyłączenie odpowiedzialności
Strona FuseLayouts.com nie ponosi odpowiedzialności za ewentualne usterki, uszkodzenia, koszty naprawy lub jakiekolwiek inne szkody powstałe w wyniku korzystania z przedstawionych informacji i schematów. Wszelkie naprawy i modyfikacje wykonujesz na własne ryzyko. Zawsze zalecamy konsultację z wykwalifikowanym mechanikiem w przypadku poważniejszych problemów elektrycznych.
Przed użyciem schematu upewnij się, że odpowiada on dokładnie Twojemu modelowi pojazdu i rocznikowi produkcji. Schematy mogą różnić się w zależności od wersji wyposażenia i rocznika.
Wybierz Skrzynkę:
Interaktywny Schemat 3D
Wybrany Bezpiecznik
| Nr | Amper | Obwód |
|---|---|---|
| F1 | 15A | Wycieraczka tylnej szyby |
| F2 | - | Nieużywany |
| F3 | 5A | Jednostka sterująca poduszek powietrznych i napinaczy pasów |
| F4 | 10A | Klimatyzacja, przełącznik sprzęgła, lustro elektrochromatyczne, pompa filtra cząstek (Diesel), gniazdo diagnostyczne, czujnik przepływu powietrza (Diesel) |
| F5 | 30A | Panel szyb elektrycznych, sterowanie szybą pasażera, silnik przedniej szyby elektrycznej |
| F6 | 30A | Silniki tylnych szyb elektrycznych i silnik szyby kierowcy |
| F7 | 5A | Lampa grzecznościowa, boczne lampy do czytania |
| F8 | 20A | Ekran wielofunkcyjny, system audio, radio nawigacyjne, panel przyrządów z zegarem, jednostka sterująca alarmu, syrena alarmowa |
| F9 | 30A | System audio (pozakonfiguracyjny), gniazdo 12 V, zasilanie przenośnej nawigacji |
| F10 | 15A | Sterowanie przy kierownicy |
| F11 | 15A | Zapłon, gniazdo diagnostyczne, jednostka sterująca automatycznej skrzyni biegów |
| F12 | 15A | Czujnik deszczu/jasności, jednostka przekaźnika przyczepy, moduł szkoły jazdy |
| F13 | 5A | Główny przełącznik stop, jednostka przekaźnika silnika |
| F14 | 15A | Jednostka sterująca asystenta parkowania, jednostka sterująca poduszek powietrznych, panel przyrządów, automatyczna klimatyzacja, pudełko USB, wzmacniacz HiFi |
| F15 | 30A | Jednostka sterująca asystenta parkowania, jednostka sterująca poduszek powietrznych, panel przyrządów, automatyczna klimatyzacja, pudełko USB, wzmacniacz HiFi |
| F16 | - | Nieużywany |
| F17 | 40A | Odparowanie/odszranianie tylnej szyby i luster zewnętrznych |
| FH36 | 5A | Jednostka przekaźnika przyczepy |
| FH37 | - | Nieużywany |
| FH38 | 20A | Wzmacniacz HiFi |
| FH39 | - | Nieużywany |
| FH40 | 30A | Jednostka przekaźnika przyczepy |
| SH | - | Zwora PARC |
Wybrany Bezpiecznik
Oryginalna Dokumentacja i Opisy

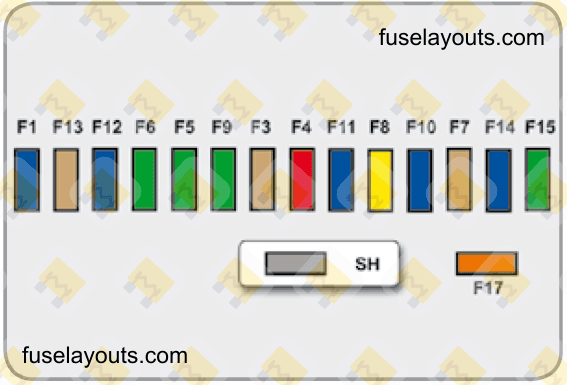

Bezpieczniki w desce rozdzielczej
Schemat

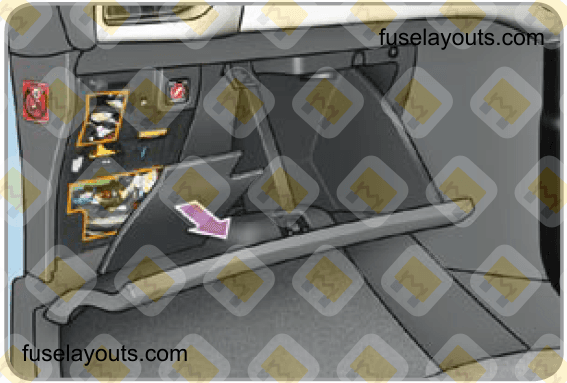

Lokalizacja

Gdzie szukać
- •Otwórz pokrywę schowka
- •Odkręć pokrywę skrzynki bezpieczników, ciągnąc za bok
- •Całkowicie zdejmij pokrywę
- •Zdejmij szczypce
| Nr | Amper | Opis Obwodu |
|---|---|---|
| F1 | 15A | Wycieraczka tylnej szyby |
| F2 | - | Nieużywany |
| F3 | 5A | Jednostka sterująca poduszek powietrznych i napinaczy pasów |
| F4 | 10A | Klimatyzacja, przełącznik sprzęgła, lustro elektrochromatyczne, pompa filtra cząstek (Diesel), gniazdo diagnostyczne, czujnik przepływu powietrza (Diesel) |
| F5 | 30A | Panel szyb elektrycznych, sterowanie szybą pasażera, silnik przedniej szyby elektrycznej |
| F6 | 30A | Silniki tylnych szyb elektrycznych i silnik szyby kierowcy |
| F7 | 5A | Lampa grzecznościowa, boczne lampy do czytania |
| F8 | 20A | Ekran wielofunkcyjny, system audio, radio nawigacyjne, panel przyrządów z zegarem, jednostka sterująca alarmu, syrena alarmowa |
| F9 | 30A | System audio (pozakonfiguracyjny), gniazdo 12 V, zasilanie przenośnej nawigacji |
| F10 | 15A | Sterowanie przy kierownicy |
| F11 | 15A | Zapłon, gniazdo diagnostyczne, jednostka sterująca automatycznej skrzyni biegów |
| F12 | 15A | Czujnik deszczu/jasności, jednostka przekaźnika przyczepy, moduł szkoły jazdy |
| F13 | 5A | Główny przełącznik stop, jednostka przekaźnika silnika |
| F14 | 15A | Jednostka sterująca asystenta parkowania, jednostka sterująca poduszek powietrznych, panel przyrządów, automatyczna klimatyzacja, pudełko USB, wzmacniacz HiFi |
| F15 | 30A | Jednostka sterująca asystenta parkowania, jednostka sterująca poduszek powietrznych, panel przyrządów, automatyczna klimatyzacja, pudełko USB, wzmacniacz HiFi |
| F16 | - | Nieużywany |
| F17 | 40A | Odparowanie/odszranianie tylnej szyby i luster zewnętrznych |
| FH36 | 5A | Jednostka przekaźnika przyczepy |
| FH37 | - | Nieużywany |
| FH38 | 20A | Wzmacniacz HiFi |
| FH39 | - | Nieużywany |
| FH40 | 30A | Jednostka przekaźnika przyczepy |
| SH | - | Zwora PARC |

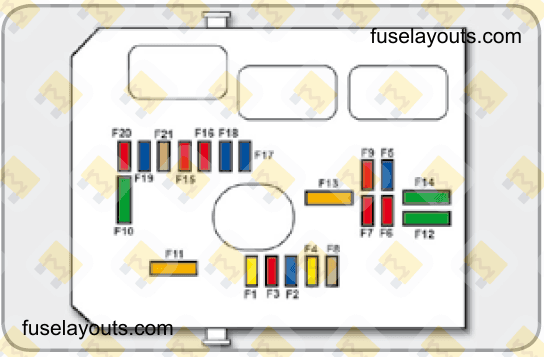

Bezpieczniki w komorze silnika
Schemat

Lokalizacja

Gdzie szukać
- •Odkręć pokrywę
- •Wymień bezpiecznik (zobacz odpowiedni akapit)
- •Po zakończeniu ostrożnie zamknij pokrywę, aby zapewnić uszczelnienie skrzynki bezpieczników
| Nr | Amper | Opis Obwodu |
|---|---|---|
| F1 | 20A | Zasilanie jednostki sterującej silnika, przekaźnik sterowania wentylatora chłodzącego, główny przekaźnik wielofunkcyjnego sterowania silnika, pompa wtryskowa (Diesel) |
| F2 | 15A | Klakson |
| F3 | 10A | Spryskiwacz/wycieraczka przednia/tylna |
| F4 | 20A | Światła do jazdy dziennej |
| F5 | 15A | Nagrzewnica diesla (Diesel), pompa dodatku do filtra cząstek (Diesel), czujnik przepływu powietrza (Diesel), elektrozawór EGR (Diesel), pompa paliwa (1.1i i 1.4i), nagrzewnica blow-by i elektrozawory (VTi) |
| F6 | 10A | Jednostka sterująca ABS/ESP, dodatkowy przełącznik stopu |
| F7 | 10A | Elektryczne wspomaganie kierownicy, automatyczna skrzynia biegów |
| F8 | 25A | Sterowanie rozrusznika |
| F9 | 10A | Jednostka przełączania i ochrony (Diesel) |
| F10 | 30A | Nagrzewnica paliwa (Diesel), nagrzewnica blow-by (1.1i, 1.4i i Diesel), pompa paliwa (VTi), wtryskiwacze i cewki zapłonowe (benzyna), termostat elektroniczny i elektrozawór odprowadzania par z filtra węglowego (1.1i i 1.4i) |
| F11 | 40A | Nawiew ogrzewania |
| F12 | 30A | Wycieraczki przedniej szyby wolna/szybka prędkość |
| F13 | 40A | Zasilanie interfejsu wbudowanych systemów (zapłon dodatni) |
| F14 | 30A | Zasilanie Valvetronic (VTi) |
| F15 | 10A | Prawy reflektor światła drogowego |
| F16 | 10A | Lewy reflektor światła drogowego |
| F17 | 15A | Lewy reflektor światła mijania |
| F18 | 15A | Prawy reflektor światła mijania |
| F19 | 15A | Czujniki tlenu i elektrozawory (VTi), elektrozawory (Diesel), elektrozawór EGR (Diesel) |
| F20 | 10A | Pompy, termostat elektroniczny (VTi), czujnik wody w paliwie (Diesel) |
| F21 | 5A | Zasilanie sterowania zespołu wentylatora, ABS/ESP |
| MF1 | 60A | Zespół wentylatora |
| MF2 | 30A | Pompa ABS/ESP |
| MF3 | 30A | Elektrozawory ABS/ESP |
| MF4 | 60A | Zasilanie interfejsu wbudowanych systemów (BSI) |
| MF5 | 60A | Zasilanie interfejsu wbudowanych systemów (BSI) |
| MF6 | - | Nieużywany |
| MF7 | - | Skrzynka bezpieczników przedziału pasażerskiego |
| MF8 | - | Nieużywany |
Znalazłeś błąd?
Jeśli zauważyłeś błąd w opisie bezpiecznika lub schemacie, daj nam znać! Pomóż nam ulepszyć bazę danych.
Citroën C3 II (2009-2013)
Design zewnętrzny
Wizualnie samochód przyjął miększą i bardziej ekspresyjną sylwetkę, wyraźnie skierowaną do kierowców miejskich poszukujących stylu oraz praktyczności. Przód wyróżniał się charakterystycznymi reflektorami w kształcie bumerangu i kratą płynnie zintegrowaną z zderzakiem, podczas gdy tył odzwierciedlał ten motyw odwróconymi, wysoko umieszczonymi światłami tylnymi zaprojektowanymi, aby lepiej opierać się drobnym uderzeniom podczas parkowania. Jedną z najbardziej uderzających cech była opcjonalna panoramiczna szyba "Zenith", która rozciągała się w górę do dachu i dramatycznie zwiększała poczucie przestrzeni i widoczności dla pasażerów.Wnętrze
Wewnątrz kabina odzwierciedlała płynny design zewnętrzny. Deska rozdzielcza charakteryzowała się gładkimi liniami i nowoczesnymi wykończeniami, z wyborem czarnych lub chromowanych akcentów oraz kilkoma opcjami tapicerki, w tym skórą. Panel przyrządów łączył tradycyjne analogowe wskaźniki z centralnym wyświetlaczem cyfrowym, podczas gdy konwencjonalny wskaźnik temperatury silnika został zastąpiony prostym systemem ostrzegawczym z kodowaniem kolorów, aby wskazać warunki zimne lub przegrzania.Silniki i napęd
Pod maską drugie pokolenie C3 zachowało znane jednostki napędowe, ale je udoskonaliło dla poprawy efektywności i niższych emisji. Silniki benzynowe opracowane we współpracy z BMW, znane jako rodzina "Prince", oferowały zaawansowaną technologię, taką jak podwójne wałki rozrządu i inteligentne systemy zarządzania płynami. Uzupełniały je ekonomiczne opcje diesla, wszystkie zaprojektowane, aby utrzymać emisje CO₂ na niskim poziomie bez poświęcania codziennej wydajności. Dostępne były zarówno skrzynie manualne, jak i automatyczne, zaspokajając szeroki zakres preferencji jazdy.Wprowadzony na rynek europejski pod koniec 2009 roku jako model 2010, nowy C3 był promowany wokół koncepcji zwiększonej widoczności i komfortu jazdy. Jego połączenie ekspresyjnego designu, inteligentnych rozwiązań wnętrza i wydajnych silników czyniło go silnym konkurentem w segmencie małych samochodów, przyciągając kierowców, którzy cenili indywidualność tak samo jak praktyczność.
Ostrzeżenie
Nigdy nie używaj bezpiecznika o wyższym amperażu!
Wskazówka
Zapasowe bezpieczniki są często w pokrywie skrzynki.
